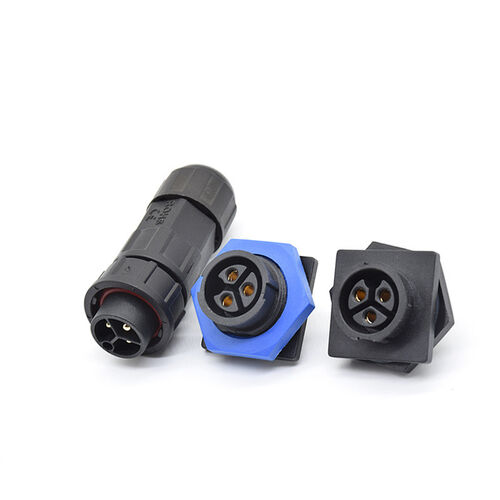

Ağır Güçlü Alan Uygulamaları, Plug and Play: M21 Montaj Plug  Yüksek Akımlı Bağlantı için Özel Alan Çözümü

August 8, 2026

Ağır makinelerde, yeni enerji ekipmanlarında ve büyük ölçekli endüstriyel uygulamalarda, büyük kabloların bağlanması genellikle önemli zorluklar doğurur: prefabrik kablolar uyumsuz uzunluklara sahip olabilir,Büyük konektörler dar kablo tepsilerinden geçmek için mücadele ediyor, ve ekipman fabrikadan ayrıldıktan sonra bağlantı yöntemlerini yerinde değiştirmek son derece pahalıdır.M21 montaj fişleri, bu alan zorluklarını çözmek için tasarlanmış ağır kullanımlı bir bağlantı çözümüdür.Geleneksel kaynak veya krimpleme yöntemlerinin ötesinde, temel avantajı "çabuk yerleşim montajı"dır." Mühendislere büyük kesim kabloları ile uğraşırken benzeri görülmemiş esneklik ve güvenilirlik sağlar (e).g., 16mm2 ve üstü) ve yüksek akım uygulamaları, yüksek güçlü, sert ortamlarda güvenilir elektrik bağlantıları elde etmek için bir "mühendislik sanatını" temsil eder.

Ürünün Ana Avantajları

M21 montaj fişinin tasarım felsefesi, fabrika sınıfı bağlantı kalitesini inşaat alanına "geçirmek"te yatıyor.

1Eşsiz saha uyarlanabilirliği.

En büyük çekiciliği, "montaj" özelliğinde yatar. fişin temel bileşenleri (izolerler, kontaklar, mühürleme üniteleri ve kaplamalar gibi) tamamen sökülür,Mühendislerin kabloları doğrudan sonlandırmak için herhangi bir uzunluğa kesmelerine izin verirBu, ekipman düzeni değişiklikleri, yetersiz kablo yedekliği veya ani bakım nedeniyle kaynaklanan kablo uzunluğu uyumsuzluğu sorununu tamamen çözer.Ara bağlantılardan kaçınmak ve proje döngülerini kısaltmak.

2Ağır Güçlü Uygulamalar için Elektriksel ve Mekanik Optimizasyon

M21 konektörü yüksek akım ve yüksek voltaj için tasarlanmıştır.Büyük metal koruması (nikel kaplamalı tunç veya paslanmaz çelik gibi) ve iç yapısı büyük kırpma terminallerini veya vida terminallerini barındırır, 63A'ya kadar veya daha yüksek olan sürekli akımları istikrarlı bir şekilde taşıyan. Güçlü iplikler ve sağlam bir kırılma / cıvata kilitleme mekanizması mükemmel titreşim direnci ve gevşeme karşı performans sağlar,Mühendislik makineleri ve enerji ekipmanları gibi hareketli veya yüksek titreşim senaryolarının ihtiyaçlarını tam olarak karşılamak.

3Anlaşmaz endüstriyel seviyede koruma.

Alan montajına rağmen, koruma seviyesi uzlaşılmamış kalır.,ve hatta IP69K koruma dereceleri kolaylıkla elde edilebilir, toz, yüksek basınçlı su jetlerine, yağ lekelerine ve kısa süreli dalgalanmaya karşı dayanıklı,madenler gibi aşırı ortamlarda uzun vadeli istikrarı sağlamak, limanlar ve açık hava enerji santralleri.

Temel Uygulama Senaryoları: M21 montaj fişleri büyük ekipmanların ve sabit tesisatların "enerji arterleri" için bağlantı noktasıdır:

Yeni Enerji ve Enerji Depolama: Fotovoltaik inverterlerin DC tarafı, enerji depolama batarya paketleri (PACK) ve şarj pilleri için yüksek güçlü giriş/çıkış bağlantıları.
Ağır İnşaat Makineleri: Motorlar, ana kontrol dolapları ve kazıcılar, vinçler ve madencilik kamyonlarında yüksek güçlü aydınlatma sistemleri için güç kaynağı.
Endüstriyel Güç Dağıtımı: Büyük frekans dönüştürücüleri, servo sürücüler ve dağıtım kutuları için güç giriş ve çıkış bağlantıları.
Demiryolu Taşımacılığı ve Gemiler: Arabalar arasındaki güç bağlantıları, güverte ekipmanları için güç kaynağı ve kıyı güç sistemi arayüzleri.

Temel Montaj ve Kullanım İpuçları: En yüksek güvenilirliği sağlamak için, yeryüzünde montajın kolaylığı profesyonel işletme prosedürleriyle birleştirilmelidir.

1Standardize Montaj Süreci (Altın Kural)

Hazırlama ve çıkartma: Kablonun dış kabuğunu ve çekirdek yalıtımını belirtilen uzunluğa kadar hassas bir şekilde çıkarmak için özel çıkartma aletleri kullanın, böylece iletken zarar görmez.Birden fazla iplikli teller için, uygun bir bükme uygulayın.
Kapatma: Kapatma uçlarını kullanırsanız, güvenli ve doğru şekilli bir kapatmayı sağlamak için uygun çapraz kesim alanı ölçekleri ve hidrolik / manuel kapatma tırnakları kullanın.ileticinin tam olarak yerleştirildiğini ve önerilen tork'a kadar sıkıştırıldığını sağlamak.
Sıralı Montaj: "iç-dış" sırasını sıkı bir şekilde takip edin: arka fındığı, sıkıştırma ünitesini yerleştirin, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenHer bir bileşenin her adımda yerinde ve seviyesinde olduğundan emin olun.
Su geçirmez çekirdek: Tüm mühürleme halkalarının (kable mühürleri, arayüz mühürleri) temiz, yerinde ve bükülmeden olduğundan emin olun.IP korumasını elde etmek için kablonun dış çapına göre mühürleme halkalarını seçmek veya ayarlamak çok önemlidir.

2Temel kurulum ve bakım noktaları

Döner kontrolü: Döner anahtarı kullanarak bağlantı dümeni/çivileri sıkıştırın, üreticinin özelliklerine göre (örneğin, M21 metal kabın için sıkıştırma döner)
