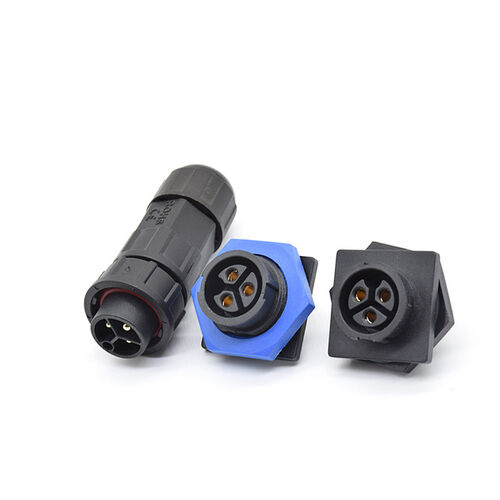

Aplikacje na dużych obciążeniach, wtykacz i odtwarzacz: Wtykacz montażowy M21

August 8, 2026

W maszynach ciężkich, nowych urządzeniach energetycznych i dużych instalacjach przemysłowych łączenie dużych kabli często stwarza znaczne wyzwania: prefabrykowane kable mogą mieć niezgodne długości,duże złącza mają trudności z dopasowaniem się przez wąskie taśmy kablowe, a zmiana metod podłączenia na miejscu po wyjściu sprzętu z fabryki jest niezwykle kosztowna.Wtyczka montażowa M21 jest rozwiązaniem połączenia ciężkiego użytku zaprojektowanym w celu rozwiązania tych wyzwańPrzekracza ono tradycyjne metody spawania lub krympowania, a jego podstawową zaletą jest "szybkie montaż na miejscu"." Zapewnia inżynierom bezprecedensową elastyczność i niezawodność w obsłudze kabli o dużym przekroju (np..g., 16 mm2 i wyższe) i zastosowań wysokiego prądu, stanowiących "sztukę inżynieryjną" osiągania niezawodnych połączeń elektrycznych w środowiskach o wysokiej mocy i trudności.

Główne zalety produktu

Filozofia projektowania wtyczki montażowej M21 polega na "przeniesieniu" jakości połączenia fabrycznego na placu budowy.

1Bezkonkurencyjna zdolność dostosowywania pola.

Jego największą atrakcyjnością jest jego charakterystyka "zgromadzenia".umożliwiające inżynierom cięcie kabli do dowolnej długości na miejscu w celu bezpośredniego zakończeniaTo całkowicie rozwiązuje problem niezgodności długości kabli spowodowanej zmianami układu sprzętu, niewystarczającą nadmiarem okablowania lub nagłą konserwacją,unikanie połączeń pośrednich i skrócenie cykli projektu.

2Optymalizacja elektryczna i mechaniczna dla zastosowań ciężkich

Złącze M21 jest przeznaczone do wysokiego prądu i wysokiego napięcia.Jego duże metalowe obudowy (takie jak niklowane mosiądz lub stal nierdzewna) i wewnętrzna struktura mogą pomieścić duże końcówki skrzyni lub końcówki śrub, stabilnie przenoszący prąd ciągły do 63A lub nawet wyższy.w pełni spełniające wymagania scenariuszy mobilnych lub wysokich wibracji, takich jak maszyny inżynieryjne i urządzenia energetyczne.

3Bezkompromisowa ochrona przemysłowa

Pomimo montażu terenowego poziom ochrony pozostaje niezmieniony dzięki precyzyjnemu połączeniu uszczelnień promieniowych i ośnych oraz szczelnemu dopasowaniu pomiędzy jednostką zaciskania kabla a obudową, IP67, IP68,a nawet IP69K można łatwo osiągnąć, odporny na kurz, strumienie wody pod wysokim ciśnieniem, plamy olejowe i krótkotrwałe zanurzenie,zapewnienie długoterminowej stabilności w ekstremalnych warunkach, takich jak kopalnie, portów i elektrowni na zewnątrz.

Główne scenariusze zastosowań: wtyczka montażowa M21 jest punktem połączenia dla "arteri energetycznych" dużych urządzeń i instalacji stacjonarnych:

Nowa energia i magazynowanie energii: połączenia wejściowe/wyjściowe o wysokiej mocy dla strony prądu stałego falowników fotowoltaicznych, akumulatorów do magazynowania energii (PACK) i ładowarek.
Ciężkie maszyny budowlane: Zasilanie silnikami, głównymi szafami sterującymi oraz silnymi systemami oświetlenia w koparkach, żurawach i ciężarówkach górniczych.
Przemysłowa dystrybucja energii: połączenia wejściowe i wyjściowe mocy dla dużych przetworników częstotliwości, napędów serwo i skrzynek dystrybucyjnych.
Transport kolejowy i statki: połączenia energetyczne między wagonami, zasilanie wyposażenia pokładowego i interfejsy systemu energetycznego na brzegu.

Kluczowe wskazówki dotyczące montażu i użytkowania: Łatwość montażu na miejscu musi być połączona z profesjonalnymi procedurami obsługi w celu zapewnienia najwyższej niezawodności.

1Standaryzowany proces montażu (złota zasada)

Przygotowanie i wyciąganie: Użyj specjalistycznych narzędzi do wyciągania zewnętrznej obudowy i izolacji rdzenia kabla do określonej długości, aby nie uszkodzić przewodnika.Do przewodów wielokrotnych, stosować odpowiednie skręcanie.
Zakończenie: W przypadku stosowania końcówek do zaciskania należy użyć odpowiednich matryc przekroju poprzecznego i hydraulicznych/ręcznych szczypców do zaciskania, aby zapewnić bezpieczne i prawidłowo ukształtowane zaciskanie.upewnić się, że przewodnik jest w pełni wstawiony i zacisnąć do zalecanej obrotowej.
Sekwencyjne montaż: ściśle stosować sekwencję "wewnątrz-na zewnątrz": wprowadzać tylny matic, urządzenie zaciskające, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenUpewnij się, że każdy element jest na miejscu i na poziomie na każdym etapie.
Wodaodporne rdzeń: Upewnij się, że wszystkie pierścienie uszczelniające (uszczelniacze kabli, uszczelniacze interfejsów) są czyste, na miejscu i wolne od skręcenia.Wybór lub regulacja pierścieni uszczelniających zgodnie z zewnętrzną średnicą kabla ma kluczowe znaczenie dla osiągnięcia ochrony IP.

2Kluczowe punkty instalacji i konserwacji

Kontrola momentu obrotowego: zacisnąć matice/bolty złącza przy użyciu klucza obrotowego, zgodnie ze specyfikacjami producenta (np. momentem zaciskania dla metalowej obudowy M21
