Aplicaciones de campo de trabajo pesado, enchufe y juego: Enchufe de montaje M21 Solución de campo personalizada para conexiones de alta corriente

August 8, 2026

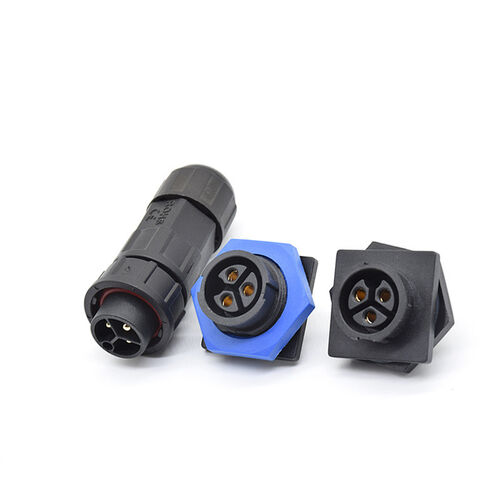

último caso de la compañía sobre Aplicaciones de campo de trabajo pesado, enchufe y juego: Enchufe de montaje M21 Solución de campo personalizada para conexiones de alta corriente

En maquinaria pesada, equipos de nueva energía y despliegues industriales a gran escala, la conexión de cables grandes a menudo presenta desafíos significativos: los cables prefabricados pueden tener longitudes incompatibles, los conectores grandes tienen dificultades para pasar por bandejas de cables estrechas y cambiar los métodos de conexión en el sitio después de que el equipo ha salido de fábrica es extremadamente costoso. El enchufe de ensamblaje M21 es una solución de conexión de alta resistencia diseñada para abordar estos desafíos de campo. Trasciende los métodos tradicionales de soldadura o crimpado, con su ventaja principal siendo el "ensamblaje rápido en el sitio". Proporciona a los ingenieros una flexibilidad y fiabilidad sin precedentes al tratar con cables de gran sección (por ejemplo, 16 mm² y superiores) y aplicaciones de alta corriente, representando un "arte de ingeniería" para lograr conexiones eléctricas fiables en entornos de alta potencia y hostiles.

Ventajas Clave del Producto

La filosofía de diseño del enchufe de ensamblaje M21 reside en "transferir" la calidad de conexión de grado de fábrica al sitio de construcción.

1. Adaptabilidad Inigualable en Campo

Su mayor atractivo radica en su característica de "ensamblaje". Los componentes principales del enchufe (como aislantes, contactos, unidades de sellado y carcasas) se desmontan completamente, lo que permite a los ingenieros cortar los cables a cualquier longitud en el sitio para su terminación directa. Esto resuelve completamente el problema de la desalineación de la longitud del cable causada por cambios en la disposición del equipo, redundancia de cableado insuficiente o mantenimiento repentino, evitando juntas intermedias y acortando los ciclos del proyecto.

2. Optimización Eléctrica y Mecánica para Aplicaciones de Alta Resistencia

El conector M21 está diseñado para alta corriente y alto voltaje. Su gran carcasa metálica (como latón niquelado o acero inoxidable) y su estructura interna acomodan terminales de crimpado grandes o terminales de tornillo, soportando de manera estable corrientes continuas de hasta 63 A o incluso superiores. Las robustas roscas y un robusto mecanismo de bloqueo a presión/tornillo proporcionan una excelente resistencia a las vibraciones y un rendimiento antiaflojamiento, satisfaciendo plenamente las necesidades de escenarios móviles o de alta vibración, como maquinaria de ingeniería y equipos de energía.

3. Protección Industrial Inquebrantable

A pesar del ensamblaje en campo, su nivel de protección no se ve comprometido. A través de una combinación precisa de sellos radiales y axiales y un ajuste hermético entre la unidad de sujeción del cable y la carcasa, se pueden lograr fácilmente clasificaciones de protección IP67, IP68 e incluso IP69K, resistiendo el polvo, chorros de agua a alta presión, manchas de aceite e inmersión a corto plazo, garantizando la estabilidad a largo plazo en entornos extremos como minas, puertos y centrales eléctricas al aire libre.

Escenarios de Aplicación Clave: El enchufe de ensamblaje M21 es el punto de conexión de las "arterias energéticas" de equipos grandes e instalaciones fijas:

Nueva Energía y Almacenamiento de Energía: Conexiones de entrada/salida de alta potencia para el lado CC de inversores fotovoltaicos, paquetes de baterías de almacenamiento de energía (PACKs) y estaciones de carga.
Maquinaria de Construcción Pesada: Suministro de energía para motores, gabinetes de control principales y sistemas de iluminación de alta potencia en excavadoras, grúas y camiones mineros.
Distribución de Energía Industrial: Conexiones de entrada y salida de energía para grandes convertidores de frecuencia, variadores de servo y cajas de distribución.
Transporte Ferroviario y Barcos: Conexiones de energía entre vagones, suministro de energía para equipos de cubierta e interfaces de sistemas de energía en tierra.

Consejos Clave de Ensamblaje y Uso: La facilidad de ensamblaje en el sitio debe combinarse con procedimientos de operación profesionales para garantizar la máxima fiabilidad.

1. Proceso de Ensamblaje Estandarizado (Regla de Oro)

Preparación y Pelado: Utilice herramientas de pelado especializadas para pelar con precisión la cubierta exterior y el aislamiento del núcleo del cable a la longitud especificada, asegurando que no se dañe el conductor. Para cables multihilo, aplique el trenzado adecuado.
Terminación: Si se utilizan terminales de crimpado, utilice troqueles de área transversal adecuados y alicates de crimpado hidráulicos/manuales para garantizar un crimpado seguro y con la forma correcta. Si se utilizan terminales de tornillo, asegúrese de que el conductor esté completamente insertado y apriete al par recomendado.
Ensamblaje Secuencial: Siga estrictamente la secuencia "de adentro hacia afuera": inserte la tuerca trasera, la unidad de sujeción y el sello en secuencia → procese el conductor e instale los contactos → inserte los contactos en el aislamiento → inserte todo el conjunto en la carcasa → instale el sello y la unidad de sujeción desde el otro extremo en secuencia y apriete. Asegúrese de que cada componente esté en su lugar y nivelado en cada paso.
Núcleo Impermeable: Asegúrese de que todos los anillos de sellado (sellos de cable, sellos de interfaz) estén limpios, en su lugar y sin torceduras. Seleccionar o ajustar los anillos de sellado según el diámetro exterior del cable es crucial para lograr la protección IP.

2. Puntos Clave de Instalación y Mantenimiento

Control de Par: Apriete las tuercas/tornillos del conector utilizando una llave dinamométrica, siguiendo las especificaciones del fabricante (por ejemplo, el par de apriete para la carcasa metálica M21
