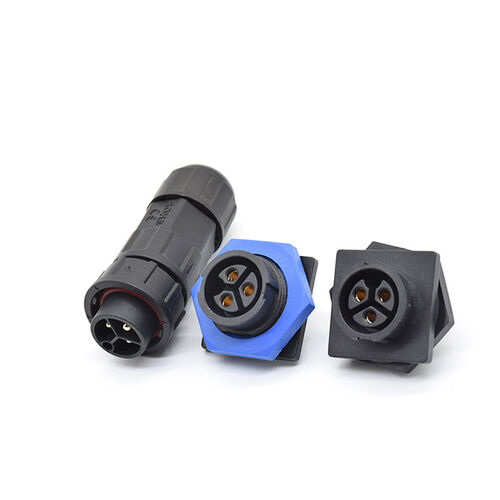

Aplicações de campo pesado, Plug and Play: Plug de montagem M21 Uma solução de campo personalizada para conexões de alta corrente

August 8, 2026

mais recente caso da empresa sobre Aplicações de campo pesado, Plug and Play: Plug de montagem M21 Uma solução de campo personalizada para conexões de alta corrente

Em máquinas pesadas, equipamentos de novas energias e instalações industriais de grande escala, a ligação de cabos grandes apresenta frequentemente desafios significativos: os cabos pré-fabricados podem ter comprimentos incompatíveis,grandes conectores lutam para caber através de bandejas de cabo estreitas, e a alteração dos métodos de ligação no local após a saída do equipamento da fábrica é extremamente dispendiosa.O plugue de montagem M21 é uma solução de conexão pesada projetada para resolver esses desafios de campoTranscende os métodos tradicionais de soldadura ou de enrolamento, sendo a sua principal vantagem a "rápida montagem no local"." Proporciona aos engenheiros uma flexibilidade e uma fiabilidade sem precedentes no que se refere aos cabos de grande secção (e.g., 16 mm2 e acima) e aplicações de alta corrente, representando uma "arte de engenharia" de alcançar conexões elétricas confiáveis em ambientes de alta potência e adversos.

Principais vantagens do produto

A filosofia de projeto do plugue de montagem M21 consiste em "transferir" a qualidade de conexão de fábrica para o canteiro de obras.

1Adaptabilidade ao campo sem precedentes

A sua maior atração reside na sua característica de "montagem": os componentes essenciais do plugue (como isoladores, contatos, unidades de vedação e carcaças) são completamente desmontados,permitindo aos engenheiros cortar cabos de qualquer comprimento no local para terminação diretaIsto resolve completamente o problema da incompatibilidade de comprimento do cabo causada por alterações no layout do equipamento, redundância insuficiente de fiação ou manutenção súbita.evitar articulações intermediárias e encurtar os ciclos de projeto.

2. Optimização elétrica e mecânica para aplicações pesadas

O conector M21 é projetado para alta corrente e alta tensão.Sua grande caixa de metal (como latão niquelado ou aço inoxidável) e estrutura interna acomodam grandes terminais de enxaguante ou terminais de parafuso, transportando de forma estável correntes contínuas de até 63 A ou mesmo superiores. Fios robustos e um robusto mecanismo de bloqueio do parafuso proporcionam excelente resistência às vibrações e desempenho anti-afrouxamento,satisfazer plenamente as necessidades de cenários móveis ou de vibração elevada, tais como máquinas de engenharia e equipamentos energéticos.

3Proteção de nível industrial intransigente

Apesar da montagem em campo, o seu nível de protecção permanece inalterado.,e até mesmo classificações de proteção IP69K podem ser facilmente alcançadas, resistindo a poeira, jatos de água de alta pressão, manchas de óleo e imersão de curta duração,garantir a estabilidade a longo prazo em ambientes extremos, como as minas, portos e usinas de energia ao ar livre.

Cenários de aplicação principais: a tomada de ligação M21 é o ponto de ligação para as "artérias de energia" dos grandes equipamentos e instalações fixas:

Nova energia e armazenamento de energia: ligações de entrada/saída de alta potência para o lado CC de inversores fotovoltaicos, pacotes de baterias de armazenamento de energia (PACK) e pilhas de carregamento.
Máquinas pesadas de construção: Fornecimento de energia para motores, gabinetes de controle principais e sistemas de iluminação de alta potência em escavadeiras, guindastes e caminhões de mineração.
Distribuição de energia industrial: ligações de entrada e saída de energia para grandes conversores de frequência, servos e caixas de distribuição.
Transporte ferroviário e navios: ligações de energia entre vagões, alimentação de equipamentos de convés e interfaces do sistema de energia em terra.

Principais dicas de montagem e utilização: A facilidade de montagem no local deve ser combinada com procedimentos de operação profissionais para garantir a máxima fiabilidade.

1Processo de montagem normalizado (regra de ouro)

Preparação e retirada: Use ferramentas de retirada especializadas para retirar com precisão a bainha externa do cabo e o isolamento do núcleo ao comprimento especificado, garantindo que o condutor não seja danificado.Para cabos multicondutores, aplicar a torção adequada.
Terminação: se utilizarem terminais de enxaguante, utilizar matrizes de área transversal adequadas e alicates hidráulicas/manuais de enxaguante para assegurar uma enxaguante segura e de forma correta.assegurar que o condutor está totalmente inserido e apertar até ao binário recomendado.
Sequência de montagem: siga rigorosamente a sequência "de dentro para fora": inserir a porca traseira, a unidade de fixação, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenAssegure-se de que cada componente está no seu lugar e em nível em cada etapa.
Núcleo à prova d'água: Certifique-se de que todos os anéis de vedação (selo de cabo, selo de interface) estejam limpos, no lugar e livres de torção.A selecção ou ajuste dos anéis de vedação de acordo com o diâmetro exterior do cabo é crucial para alcançar a proteção IP.

2Pontos-chave de instalação e manutenção

Controle do binário: apertar as porcas/bolinhos do conector usando uma chave de binário, seguindo as especificações do fabricante (por exemplo, o binário de aperto para a caixa de metal M21
