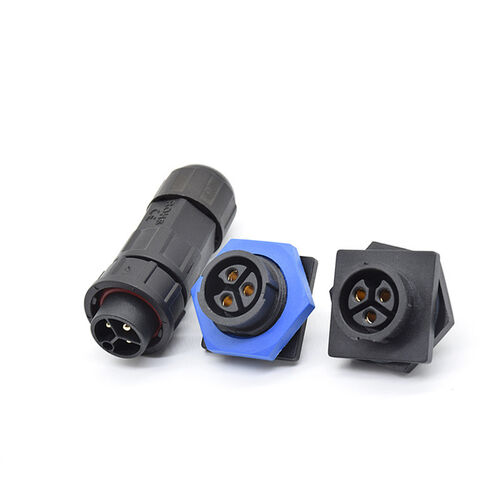

Applicazioni sul campo per impieghi gravosi, Plug and Play: Spina di montaggio M21 – Una soluzione personalizzata sul campo per connessioni ad alta corrente

August 8, 2026

ultimo caso aziendale circa Applicazioni sul campo per impieghi gravosi, Plug and Play: Spina di montaggio M21 – Una soluzione personalizzata sul campo per connessioni ad alta corrente

In macchinari pesanti, nuove apparecchiature energetiche e applicazioni industriali su larga scala, il collegamento di cavi di grandi dimensioni presenta spesso sfide significative: i cavi prefabbricati possono avere lunghezze incompatibili,i grandi connettori hanno difficoltà a passare attraverso i vassoi stretti dei cavi, e cambiare i metodi di connessione in loco dopo che le apparecchiature hanno lasciato la fabbrica è estremamente costoso.La spina di montaggio M21 è una soluzione di connessione ad uso pesante progettata per affrontare queste sfide sul campoSi tratta di un sistema che supera i tradizionali metodi di saldatura o di crimping, il cui vantaggio principale è il rapido assemblaggio in loco." Fornisce agli ingegneri una flessibilità e affidabilità senza precedenti quando si tratta di cavi di grande sezione (e.g., 16 mm2 e superiori) e applicazioni ad alta corrente, che rappresentano un'arte ingegneristica per ottenere connessioni elettriche affidabili in ambienti difficili e ad alta potenza.

Principali vantaggi del prodotto

La filosofia di progettazione della spina di montaggio M21 consiste nel "trasferire" la qualità di connessione di fabbrica sul cantiere.

1. Un' ineguagliabile adattabilità al campo

Il suo più grande fascino risiede nella sua caratteristica di "assemblaggio": i componenti principali della spina (come isolanti, contatti, unità di tenuta e alloggiamenti) sono completamente smontati,consentire agli ingegneri di tagliare i cavi in qualsiasi lunghezza sul posto per la terminazione direttaQuesto risolve completamente il problema della disadattamento della lunghezza del cavo causato da cambiamenti di layout dell'apparecchiatura, insufficiente ridondanza del cablaggio o manutenzione improvvisa,evitando i collegamenti intermedi e abbreviando i cicli di progetto.

2. Ottimizzazione elettrica e meccanica per applicazioni pesanti

Il connettore M21 è progettato per l'alta corrente e l'alta tensione.Il suo grande alloggiamento in metallo (come ottone nichellato o acciaio inossidabile) e la struttura interna ospitano grandi terminali di crimp o terminali di vite, con una stabilità di corrente continua fino a 63 A o anche superiore, con fili robusti e un robusto meccanismo di bloccaggio snap/bolt che forniscono un'eccellente resistenza alle vibrazioni e prestazioni anti-sbloccamento,soddisfare pienamente le esigenze di scenari mobili o ad alta vibrazione come macchine di ingegneria e attrezzature energetiche.

3Protezione di livello industriale senza compromessi

Nonostante l'assemblaggio sul campo, il suo livello di protezione rimane intatto.,e anche la protezione IP69K può essere facilmente raggiunta, resistente alla polvere, ai getti d'acqua ad alta pressione, alle macchie di olio e all'immersione a breve termine,garantire la stabilità a lungo termine in ambienti estremi come le miniere, porti e centrali elettriche all'aperto.

Scenari di applicazione principali: la spina di montaggio M21 è il punto di connessione per le "arterie energetiche" delle grandi apparecchiature e degli impianti fissi:

Nuova energia e immagazzinamento di energia: connessioni di ingresso/uscita ad alta potenza per il lato CC degli inverter fotovoltaici, dei pacchetti di batterie di immagazzinamento di energia (PACK) e delle pile di ricarica.
Macchine pesanti per la costruzione: alimentazione dei motori, degli armadi di controllo principali e dei sistemi di illuminazione ad alta potenza di escavatori, gru e camion minerari.
Distribuzione di potenza industriale: connessioni di ingresso e uscita di potenza per grandi convertitori di frequenza, servo drive e scatole di distribuzione.
Trasporti ferroviari e navi: connessioni elettriche tra le carrozze, alimentazione elettrica per le apparecchiature di ponte e interfacce del sistema di alimentazione di terra.

Principali consigli di montaggio e utilizzo: la facilità di montaggio in loco deve essere combinata con procedure operative professionali per garantire l'ultima affidabilità.

1Processo di assemblaggio standardizzato (regola d'oro)

Preparazione e rimozione: utilizzare attrezzi specializzati per rimuovere con precisione la guaina esterna del cavo e l'isolamento del nucleo alla lunghezza specificata, assicurando che il conduttore non venga danneggiato.per fili a più fili, applicare una torsione appropriata.
Terminazione: se si utilizzano terminali di crimping, utilizzare matrici di sezione trasversale adeguate e pinze idrauliche/manuali di crimping per garantire una crimping sicura e correttamente modellata.assicurare che il conduttore sia completamente inserito e serrare alla coppia raccomandata.
Assemblaggio sequenziale: seguire rigorosamente la sequenza "dentro-fuori": inserire il dado posteriore, l'unità di fissaggio, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenAssicurarsi che ogni componente sia in posizione e a livello a ogni passo.
Core impermeabile: assicurarsi che tutti gli anelli di tenuta (segni dei cavi, sigilli dell'interfaccia) siano puliti, in posizione e privi di torsione.Selezionare o regolare gli anelli di tenuta in base al diametro esterno del cavo è fondamentale per ottenere la protezione IP.

2Posti chiave di installazione e manutenzione

Controllo della coppia: stringere i dadi/bolletti del connettore con una chiave a coppia, seguendo le specifiche del produttore (ad esempio, la coppia di serraggio per la cassa in metallo M21
