Приложения в тяжелом поле, подключение и игра: M21 сборка подключателя

August 8, 2026

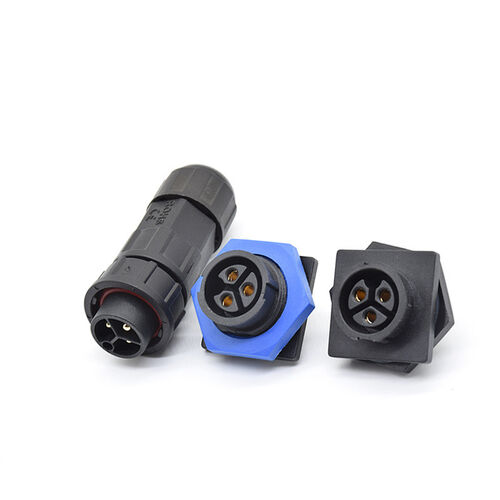

В тяжелом машиностроении, новом энергетическом оборудовании и крупномасштабных промышленных установках подключение больших кабелей часто представляет собой серьезную проблему: заводские кабели могут иметь несовместимую длину, большие разъемы с трудом проходят через узкие кабельные лотки, а изменение методов подключения на месте после того, как оборудование покинуло завод, является чрезвычайно дорогостоящим. Монтажная заглушка M21 представляет собой решение для тяжелых условий эксплуатации, предназначенное для решения этих задач в полевых условиях. Он превосходит традиционные методы сварки или обжима, а его основным преимуществом является «быстрая сборка на месте». Он предоставляет инженерам беспрецедентную гибкость и надежность при работе с кабелями большого сечения (например, 16 мм² и выше) и сильноточными приложениями, представляя собой «инженерное искусство» достижения надежных электрических соединений в мощных и суровых условиях.

Основные преимущества продукта

Философия конструкции монтажной вилки М21 заключается в «переносе» заводского качества соединения на строительную площадку.

1. Беспрецедентная адаптируемость в полевых условиях

Его самая большая привлекательность заключается в его «сборке». Основные компоненты вилки (такие как изоляторы, контакты, уплотнительные элементы и корпуса) полностью разбираются, что позволяет инженерам обрезать кабели до любой длины на месте для прямого подключения. Это полностью решает проблему несоответствия длины кабеля, вызванную изменением компоновки оборудования, недостаточным резервированием проводки или внезапным техническим обслуживанием, позволяя избежать промежуточных соединений и сократить циклы проекта.

2. Электрическая и механическая оптимизация для тяжелых условий эксплуатации.

Разъем M21 рассчитан на большой ток и высокое напряжение. Его большой металлический корпус (например, из никелированной латуни или нержавеющей стали) и внутренняя конструкция позволяют использовать большие обжимные или винтовые клеммы, стабильно пропускающие непрерывный ток до 63 А или даже выше. Прочная резьба и прочный механизм фиксации защелки/болта обеспечивают превосходную вибростойкость и устойчивость к ослаблению, полностью удовлетворяя потребности мобильных устройств или сценариев с высокой вибрацией, таких как инженерное оборудование и энергетическое оборудование.

3. Бескомпромиссная защита промышленного уровня

Несмотря на сборку на месте, уровень защиты остается бескомпромиссным. Благодаря точному сочетанию радиальных и осевых уплотнений и плотной посадке между блоком зажима кабеля и корпусом можно легко достичь степени защиты IP67, IP68 и даже IP69K, обеспечивая устойчивость к пыли, струям воды под высоким давлением, масляным пятнам и кратковременному погружению, обеспечивая долговременную стабильность в экстремальных условиях, таких как шахты, порты и открытые электростанции.

Основные сценарии применения: Монтажная вилка M21 является точкой подключения «энергетических артерий» крупного оборудования и стационарных установок:

Новая энергия и ее хранение: мощные входные/выходные соединения для стороны постоянного тока фотоэлектрических инверторов, аккумуляторных батарей (PACK) и зарядных устройств.
Тяжелая строительная техника: источник питания для двигателей, главных шкафов управления и мощных систем освещения в экскаваторах, кранах и карьерных самосвалах.
Промышленное распределение электроэнергии: входные и выходные разъемы питания для больших преобразователей частоты, сервоприводов и распределительных коробок.
Железнодорожный транспорт и суда: силовые соединения между вагонами, электропитание палубного оборудования и интерфейсы береговой энергосистемы.

Основные советы по сборке и использованию: Простота сборки на месте должна сочетаться с профессиональными эксплуатационными процедурами, чтобы обеспечить максимальную надежность.

1. Стандартизированный процесс сборки (золотое правило)

Подготовка и зачистка. Используйте специальные инструменты для зачистки, чтобы точно зачистить внешнюю оболочку и изоляцию жил кабеля до указанной длины, не допуская повреждения проводника. Для многожильных проводов применяйте соответствующую скрутку.
Заделка: при использовании обжимных клемм используйте матрицы подходящего сечения и гидравлические/ручные обжимные клещи, чтобы обеспечить надежное обжатие и правильную форму. При использовании винтовых клемм убедитесь, что проводник полностью вставлен, и затяните его с рекомендованным моментом затяжки.
Последовательная сборка: Строго соблюдайте последовательность «наизнанку»: последовательно вставить заднюю гайку, узел зажима и уплотнитель → обработать проводник и установить контакты → вставить контакты в изоляцию → вставить весь узел в корпус → последовательно установить уплотнитель и узел зажима с другого конца и затянуть. На каждом этапе убедитесь, что каждый компонент находится на своем месте и выровнен.
Водонепроницаемая сердцевина: убедитесь, что все уплотнительные кольца (уплотнения кабелей, уплотнения интерфейсов) чистые, находятся на своих местах и не перекручены. Выбор или регулировка уплотнительных колец в соответствии с внешним диаметром кабеля имеет решающее значение для обеспечения защиты IP.

2. Основные моменты установки и обслуживания

Контроль момента затяжки: затяните гайки/болты разъема с помощью динамометрического ключа, следуя спецификациям производителя (например, момент затяжки для металлического корпуса M21).
